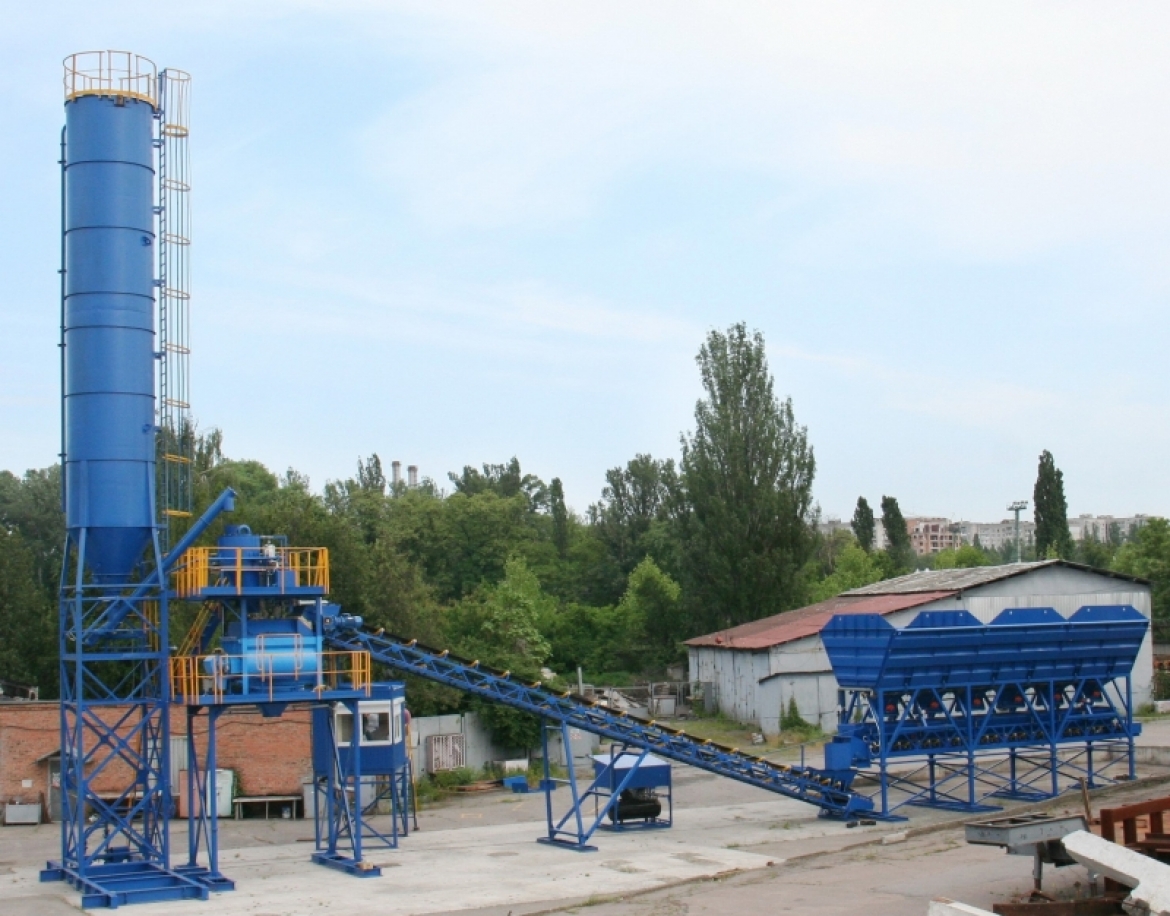

Монтаж та пусконалагодження бетонозмішувальної установки: порядок робіт, терміни та вимоги до майданчика

11.02.2026256 переглядів

Правильно організовані монтаж і пусконалагодження БСУ скорочують «час до першої партії», зменшують ризики простоїв і гарантують паспортну якість бетону. Ця стаття дає покрокове розуміння: як підготувати майданчик і інфраструктуру, у якому порядку вести будівельно-монтажні роботи, які випробування обов'язкові перед введенням в експлуатацію та від чого залежать реальні терміни запуску.

Проєктування та вибір бетонозмішувальної установки

Паспорт обладнання та продуктивність БСУ

Перед тим, як обирати бетонозмішувальні установки, фіксуємо ключові вихідні дані, щоб проєкт і постачання збігалися з очікуваннями:

маса вузлів, габарити, допустимі навантаження;
потрібна продуктивність та режими;
вимоги до фундаменту та комунікацій;
конфігурація дозаторів, тип змішувача (двохвальний/планетарний), логіка автоматизації.

Енергоспоживання, навантажувальні характеристики та підключення

Щоб уникнути вузьких місць по енергії, воді та повітрю, заздалегідь закладаємо резерви:

сукупна встановлена потужність та пускові струми;
вимоги до якості електропостачання (клас захисту, заземлення);
робочі тиски у пневмосистемі та витрата повітря;
витрати та якість води (технологічної/технічної).

Вибір модифікації (стаціонарна vs мобільна) та вимоги до інтеграції з автоматизованою системою управління (АСУ)

Підбираємо формат установки під завдання та цифровий контур управління:

Стаціонарна БСУ – максимум продуктивності та складської логістики.
Мобільна/модульна – швидкий запуск поруч з об’єктом та зменшення ризиків доставки суміші.
сумісність з АСУ/SCADA (протоколи, тензоканали, архів, віддалений доступ).

Вимоги до майданчика та інфраструктури для монтажу БСУ

Геотехнічні параметри та підготовка основи

Основа повинна витримувати статичні та динамічні навантаження змішувача та силосів:

інженерно-геологічні дослідження, рівень ґрунтових вод;
вирізання слабких шарів, ущільнення, подушка, гідроізоляція;
контроль відміток та площинності під закладні та анкери.

Транспортні підходи та логістика матеріалів

Логістика на майданчику впливає на швидкість та безпеку:

радіуси розвороту для цементовозів та самоскидів;
несуча здатність покриття та ухили;
розділення потоків сировини та готової суміші;
зони розвантаження/завантаження з освітленням та розміткою.

Підведення інженерних комунікацій: електрика, вода, повітря

Надійність комунікацій – основа стабільного циклу:

електропостачання: окремий ввод, РУ, (за потреби) компенсація реактивної потужності;
водопостачання/водовідведення: стабільний напір, дощоприймальні системи;
пневмосистема: осушення, фільтрація, резерв по продуктивності компресора.

Промислова безпека, нормативи та допуски

До початку монтажу переконуємось у виконанні вимог охорони праці:

огородження, ЗІЗ, сигнальна розмітка;
заземлення, блискавкозахист;
доступ до висоти по майданчикам/сходах з огородженням.

Фундамент та будівельно-монтажні роботи під БСУ

Розрахунок навантажень та армування фундаменту

Фундамент проєктуємо під реальні навантаження та вібрації:

розрахунок під змішувач, силоси, конвеєри;
закладні деталі та анкери;
шви та захисні шари за проєктом.

Влаштування основи з урахуванням вібрацій змішувача

Віброізоляція та допуски по рівності впливають на ресурс вузлів:

контроль площинності та відміток;
усунення «скруток» та перекосів опор;
застосування віброізоляторів за проєктом.

Контроль відхилень та відповідність проєктної документації

До поставки металоконструкцій фіксуємо готовність фундаменту:

геодезична зйомка;
винесення осей;
акти прихованих робіт.

Монтаж обладнання БСУ: послідовність та контроль якості

Розвантаження та збірка металоконструкцій, контроль геометрії

Дотримуємось послідовності та контролюємо геометрію:

вхідний контроль комплектності та стану;
збірка стійок, майданчиків, сходів, галерей;
перевірка діагоналей та вертикалей.

Установка змішувача, силосів, дозаторів та транспортерів

Критичні вузли та агрегати встановлюються по осях та з дотриманням допусків:

змішувач – на вирівняні опори, з контролем соосності;
силоси – на анкери, з монтажем фільтрів, рівнемірів, клапанів;
дозатори/конвеєри – з налаштуванням натягу та захистів.

Монтаж КІПіА, АСУ та контроль датчиків

Цифровий контур повинен бути стабільним та захищеним від перешкод:

прокладка та маркування кабельних трас;
підключення тензодатчиків, датчиків рівня/потоку/тиску;
заземлення та екранування сигнальних ліній.

Підключення інженерних комунікацій та перевірка герметичності

Після збірки проводимо опресовки та перевіряємо відсутність витоків:

гідравлічні, пневматичні, водяні контури – за схемою;
злив конденсату, налаштування фільтрів та осушення.

Пусконалагодження БСУ та введення в експлуатацію

Холодні випробування вузлів та механізмів

Спочатку перевіряємо механіку та захист без матеріалу:

холості прогони конвеєрів та шнеків;
напрямки обертання, аварійні кнопки, кінцевики;
тест захистів та блокувань.

Калібрування дозаторів та контроль точності дозування

Точність дозування задає якість суміші з першої партії:

вагові дозатори цементу/інертних – еталонні вантажі;
вода – за об’ємом та щільністю;
добавки – за витратомірами/вагами;
протоколювання результатів та допусків.

Налаштування АСУ/SCADA та інтеграція з виробничим процесом

Автоматизація зменшує людський фактор та фіксує історію:

введення рецептур, допусків, інтеграція з лабораторією;
корекція води за онлайн-вологістю піску;
перевірка аварійних сценаріїв «стоп-заміс».

Гарячі випробування, перевірка паспортної продуктивності та контроль якості бетону

Фінальний етап підтверджує паспортну продуктивність:

пробні заміси за типовими рецептами;
перевірка однорідності, укладаності, температури;
налаштування часу змішування та черговості завантаження.

Терміни монтажу та пусконалагодження БСУ

Розрахунок тривалості по етапах

Орієнтовні терміни залежать від масштабу та комплектації, але логіка єдина:

Підготовка майданчика та фундамент: 2–6 тижнів.
Поставка/розвантаження/збірка металоконструкцій: 1–3 тижні.
Монтаж вузлів та комунікацій: 1–2 тижні.
ПНР (калібрування, холодні/гарячі випробування): 1–2 тижні.

Етап	Основні роботи	Вхідні умови / інфраструктура	Вихід / результат	Орієнтовна тривалість
Підготовка майданчика та фундамент	Геодослідження, вирізання слабких шарів, подушка, армування, бетонування, гідроізоляція, геодезія	Проєкт фундаменту, допуски по площинності та відмітках, доступ техніки, дощоприймальні системи	Прийнятий фундамент з актами прихованих робіт та геодезією	2–6 тижнів
Поставка, розвантаження та збірка металоконструкцій	Вхідний контроль, збірка стійок, майданчиків, галерей, контроль геометрії	Повна комплектація, вантажопідйомна техніка, складська зона	Змонтований каркас з допусками по осях та вертикалях	1–3 тижні
Монтаж вузлів та комунікацій	Встановлення змішувача, силосів, дозаторів, конвеєрів; КІПіА/АСУ; електрика, вода, повітря; опресовки	Підведені комунікації, марковані кабельні траси, ЗІП	Повний монтаж, герметичність контурів, готовність до ПНР	1–2 тижні
ПНР: «холодні» випробування та калібрування	Холості прогони, перевірка захистів, калібрування ваг/витратомірів, налаштування рецептур, архівів та допусків	Еталонні вантажі, методики калібрування, доступ до SCADA/PLC	Підтверджена точність дозування та логіка автоматики	3–7 днів
ПНР: «гарячі» випробування та введення	Пробні заміси, перевірка продуктивності, якості суміші, фінальне коригування часу змішування та черговості завантаження	Лабораторний контроль, сировина за паспортом, змінна бригада	Акт введення, підтверджена паспортна продуктивність	3–7 днів

Вплив проєктування, майданчика та постачання обладнання на терміни

Головні ризики зміщення графіка зазвичай лежать поза монтажною бригадою:

готовність майданчика та фундаменту;
повнота постачання (вузли, ЗІП, кабелі, фільтри, датчики);
погодні умови та доступ техніки;
оперативність погоджень та технагляду.

Економічні та експлуатаційні аспекти запуску БСУ

Запуск – частина повної вартості володіння (TCO), а грамотний старт швидко окупається:

витрати на фундамент, СМР, підведення комунікацій;
стартовий ЗІП, витратні матеріали, навчання персоналу;
зниження браку, прискорення виходу на проєктну продуктивність.

Типові помилки при монтажі та як їх уникнути

Повторювані помилки та робочі рішення для їх запобігання:

фундамент/геометрія: неплощинність, недозакріплені анкери → геодезія та поетапна прийомка;
комунікації: «слабка» пневмосистема, без осушення, нестабільне живлення → розрахунок резервів, фільтри/осушувачі, стабілізація;
АСУ/SCADA: змішані датчики, погане екранування, відсутні допуски → єдині протоколи, маркування, тест аварій;
відхилення від проєкту: довільні зміни трас/вузлів → авторський нагляд, виконавча документація.

Висновок

Дотримання проєктної документації, готовність майданчика та грамотне налаштування АСУ/SCADA забезпечують надійний та швидкий введення БСУ в експлуатацію. Чітка послідовність робіт, калібрування дозаторів та перевірка захистів скорочують терміни запуску та мінімізують ризики простоїв.

Потрібні календарний план, список робіт та специфікація під ваш майданчик – зв’яжіться з менеджерами «Кредмаш»: підготуємо рішення під ключ, розрахуємо терміни та забезпечимо запуск до паспортної продуктивності.
